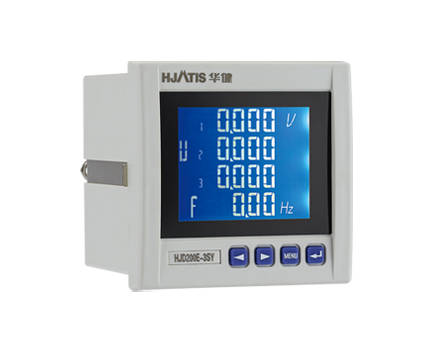

電力儀表為電力參數測量、電能質量監視和分析、電氣設備控制提供解決方案的電力測量及控制設備。

電力儀表作為一種先進的智能化、數字化的電網前端采集元件，已廣泛用于各種控制系統、SCADA系統和能源管理系統、變電站自動化、小區電力監控、工業自動化、智能建筑、智能配電柜、開關柜等設備中，具有安裝方便、接線簡單、工程量小等特點。

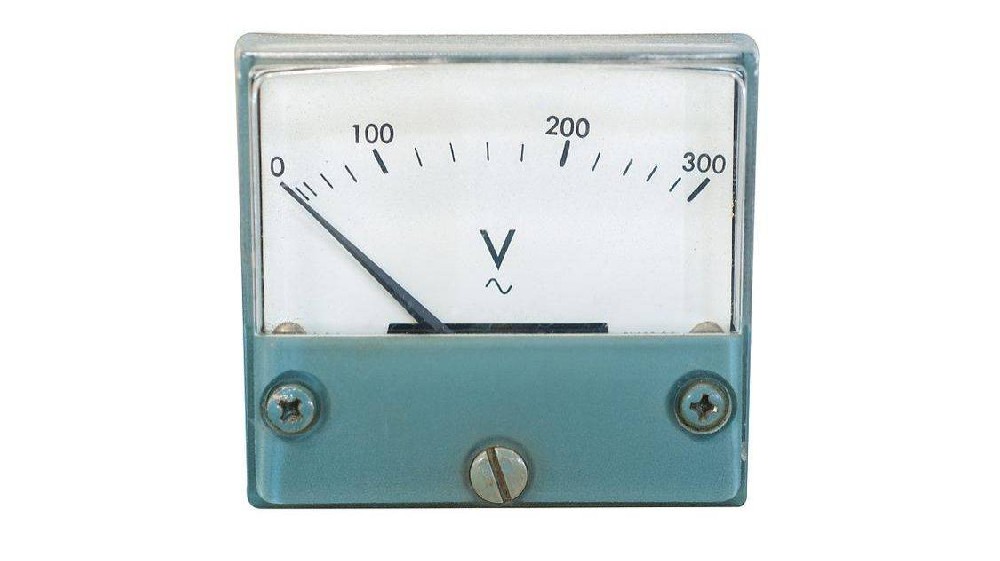

電能表是用來測量電能的儀表，又稱電度表，火表，千瓦小時表，指測量各種電學量的儀表。

使用電能表時要注意，在低電壓（不超過500伏）和小電流（幾十安）的情況下，電能表可直接接入電路進行測量。在高電壓或大電流的情況下，電能表不能直接接入線路，需配合電壓互感器或電流互感器使用。

儀表在現場使用時的注意事項

1、同一只儀表電流信號的出線端一定要可靠接地，若不接地會造成儀表電流的顯示值不正確的現象；

2、若多只儀表電流信號的出線端并聯再接地，會造成電流分流，同樣會造成儀表出現顯示不準或不加信號有電流顯示的情況；

3、一定要確保電流回路接線可靠，不能出現線路松動，接觸不可靠的現象，否則會出現儀表電流不顯示的情況。

4、若現場有儀表信號顯示不正常或電能計量不準，需把不良的產品記錄在“現場儀表信號分析記錄”上，以便詳細了解現場的情況。

5、高壓的儀表查線比較復雜，若現場是三相三線的接線方式，可以把儀表內部設成三相四線，通過計算單相的功率來判斷電壓的相序有無接反。

網絡電力儀表常見問題及解決方法

1、不顯示或閃爍

A.工作電源未接入儀表

B.電源過高將模塊燒壞

方法：用萬用表測量電源端

2、缺相、電流偏小

A.信號未接入儀表

方法：①用萬用表檢測輸入端是否開路

②用正常顯示，如：A相接到缺相的地方如B相。

B.互感器二次側電流線太細或太長，互感器參數與儀表不一致

3、功率因數表

A.接線問題：電流相序接反，單相或三相未標明，電流小于0.2A

4、功率表

A.接線問題：電壓、電流相序及同名端要一一對應

5、電壓變送器

A.一般量程120％對應20mA。例：輸入100V，0-120V/4-20mA

6、功率變送器

A.接線問題同功率表 BD-4P

B.量程對應問題。例：380V，1200A/5A，0-700Kw/4-20mA

7、DT系列

A.測量二次側電能

B.接線問題：電流、電壓相序及電流同名端一一對應

8、ACR系列

A.讀數

第1排顯示單位：EPI、EPE、EQC、EQL（四項限電能）

第2、3排連讀（結合K、M單位）為電能值

B.電能不準

a)電流、電壓參數及三相三線、三相四線設置正確

b)接線問題：電流、電壓相序及同名端一一對應，可通過編程檢測

ACR200 ACR300 ACR400

①三相電流

②三相電壓

③三相功率

在顯示EPI時，按回車鍵分別顯示A、B、C三相功率,可根據其"+""－"顯示,判斷有無接線錯誤,顯示"－"表示該相接反。

ACR210 ACR310 ACR410

①三相電流

②三相電壓

③三相功率

在顯示EP時，按回車鍵分別顯示A、B、C三相功率,可根據其"+""－"顯示,判斷有無接線錯誤,顯示"－"表示該相接反。ACR220 ACR320 ACR420

①三相電流

②三相電壓

③三相功率

在顯示P、Q、PF時,按回車鍵分別顯示A、B、C三相功率,可根據其"+""－"顯示,判斷有無接線錯誤,顯示"－"表示該相接反

C.通訊

1.波特率，奇偶校驗設置正確，地址碼不能重復，點擊

RS485ModBus通訊協議進入

9.平時使用幾個注意點

A、開孔尺寸

1)、ACR2**、CL96、PZ96開孔尺寸88×88，面框尺寸96×96

2)、ACR3**、CL42、PZ42開孔尺寸108×108，面框尺寸120×120

B、接線方式

1)、ACR系列產品三相三線接線時，注意將2號和4號端子短接后B相

2)、三相電壓表測線電壓或相電壓時注意將代號相同的端子連起來

3)、三相電流表可將5、7、9連起來接地（注：線要短且同互感器的地連起來）

4)、脈沖輸出接線時注意極性不能接反

5)、ACR系列、DT系列、功率表（變送器）、功率因素表

注意電壓、電流、相序及同名端不能接反

6)、ACR2**電流輸入端子要與插座配合到底，并將兩端螺絲擰緊

10.MODBUS-RTU通訊協議簡介

在本章主要講述如何利用軟件通過通訊口來操控該系列儀表。本章內容的掌握需要您具有MODBUS協議的知識儲備并且通讀了本冊其它章節所有內容，對本產品功能和應用概念有較全面了解。

本章內容包括：MODBUS協議簡述，通訊應用格式詳解，本機的應用細節及參量地址表。

1.1 MODBUS協議簡述

1.2 查詢—回應周期

1.2.1 查詢

1.2.2 回應

1.3 傳輸方式

1.4 協議

1.4.1 數據幀格式

1.4.2 地址（Address）域

1.4.3 功能（Function）域

1.4.4 數據(Data)域

1.4.5 錯誤校驗(Check)域

1.5 錯誤檢測的方法

1.6 通訊應用格式祥解

1.6.1 讀數據（功能碼03）

1.6.2 預置多寄存器（功能碼16，不對ACRXXXE開放）

1.7 ACRXXXE的應用細節及參量地址表

網絡電力儀表與電能表的區別

盡管網絡電力儀表與電能表都有“電能計量”功能，若憑此認定為同一種產品或納入電磁計量具器范疇，是不妥當?shù)?。原因?yàn)椋阂皇怯小半娔苡?jì)量”功能的產品繁多，每年在新增；二是電力儀表與電能表確實面對不同的應用對象。

主要區分如下：

1)、用途

電力儀表主要用于電網，特別是用戶端低壓的電參數測量、電能計量、故障診斷、電氣控制、報警、保護等功能；電能表用于電網各個環節、用戶與用戶之間的電能結算，附帶有電參數測量，無診斷、控制和保護等功能。

2)、標準

電力儀表標準符合GB/T22264-2008《安裝式數字電測儀表》、JB/T10710-2007《低壓電器電量監控器》等；電能表標準符合GB/T17215-2002《1級和2級靜止式交流電能表》、JJG596-1999《電子式電能表檢定規程》等。

3)、符號

電力儀表符號為“”，是一方框，框內為各企業產品型號，如ACR220EL、PM870；電能表符號為，方框內有“一”橫，表示有存貯功能，有“一”橫為電能表，無則是其它產品。

4)、型號命名

電力儀表企業可自主命名，也可參照電工標委會命名如下：

PAxxx—數顯電流表

PDxxx—數顯多功能表，等

“xxx”為企業備案號。

電能表由全國電工標委會統一扎口，型號為DDSDxxx、DTSFxxx等。

“xxx”為企業備案號。

5)、產品結構

電力監控儀表端子為插拔式，無“鉛封”結構，無防竊電措施；電能表有防竊電機構——“鉛封”。 電能表可拆處都“鉛封”，防止人為打開操作、修改，以防竊電。

6)、電能清零

電力儀表使用時，用戶可方便對PT、CT變比設置，改變電能讀數，也可根據管理需要，對電能清零；電能表“鉛封”后，電能讀數不允許清零。

7)、系統兼容性

電力儀表專用于智能配電系統，通信協議與配電兼容，國際通用；電能表主要面對電網公司銷售，電網公司通訊自成體系，主要為DL/T645規約。

8)、安裝方式

電力儀表為嵌入式安裝，各種尺寸的儀表，可方便安裝于配電系統的各個環節，對單位內部電力運行狀況進行“監視”管理；電能表裝于單位的進線處，負責電能貿易結算，為壁掛式安裝，大空間的開關柜內可安裝，或另設電表箱。

9)、安裝環境

電力儀表在戶內安裝；電能表在戶內、戶外均可安裝。

10)、主要應用

電力儀表作為斷路器的二次元件，在不同的應用場合配置也不一樣，見圖3。

（1）斷路器與監控儀表配置，可測量各種電參量、分析諧波、計量電能，通過I/O模塊，采集斷路器分合和報警狀態，并可控制斷路器合分閘。可大大減少電氣故障。

（2）斷路器與保護儀表（馬達控制器）配置，加上接觸器，則有測量電參量功能外，還有過載保護、不平衡保護、堵轉保護等功能。確保馬達正常運行，提高生產效率。

（3）斷路器與安全儀表（剩余電流火災監控儀表）配置，可監測回路漏電流，若達到設置值時，報警輸出。消防處經確認后，可通過指令，使斷路器脫扣，防止發生短路引起的電氣火災事故。

（4）斷路器與電能管理儀表配置，可對電能進行分項計量，使用能按空調、動力、照明、特殊用電分項統計，方便分析高耗原因，提出降耗措施。

總結：電能表與電力儀表在配電系統中擔當?shù)慕巧遣煌?，電能表安裝于單位配電進線處，安裝嚴格、繁瑣，且由電力公司負責登記管理。而電力儀表則由企業根據自身需求，自主安裝、管理，實現配電用戶端的智能化監控管理。

從以上對比可以看出，網絡電力儀表不能替代電能表的作用，電能表也無法替代網絡電力儀表。網絡電力儀表是因?yàn)榕潆娭悄芑l(fā)展的需要而發展起來的，是智能電網用戶端的關鍵元件之一，也是物聯網低層的重要傳感器。
