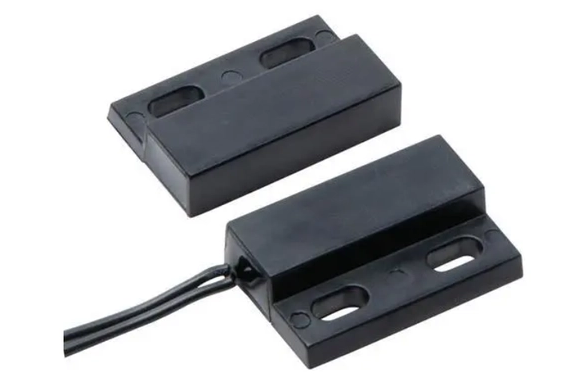

磁性接近開關是接近開關的一種，磁性接近開關是傳感器家族中眾多種類中的一個，它是利用電磁工作原理，用先進的工藝制成的，是一種位置傳感器。它能通過傳感器與物體之間的位置關系變化，將非電量或電磁量轉化為所希望的電信號，從而達到控制或測量的目的。本文收集整理了一些資料，期望能對各位讀者有比較大的參閱價值。

磁性接近開關的工作原理

磁性接近開關能以細小的開關體積達到最大的檢測距離。它能檢測磁性物體（一般為永久磁鐵），然后產生觸發開關信號輸出。由于磁場能通過很多非磁性物，所以此觸發過程并不一定需要把目標物體直接靠近磁性接近開關的感應面，而是通過磁性導體（如鐵）把磁場傳送至遠距離，例如，信號能夠通過高溫的地方傳送到磁性接近開關而產生觸發動作信號。

它的工作原理與電感式接近開關類似，其內部包含一個LC振蕩器、一個信號觸發器和一個開關放大器，還有一個非晶體化的、高穿透率的磁性軟玻璃金屬鐵芯，該鐵芯造成渦流損耗使振蕩電路產生衰減，如果把它放置在一個磁場范圍內（例如，永久磁鐵附近），此時正在影響振蕩電路衰減的渦流損耗會減少，振蕩電路不再衰減。因此，磁性接近開關的消耗功率由于永久磁鐵的接近而增加，信號觸發器被啟動產生輸出信號。它有廣泛的應用，如：可以通過塑膠容器或?qū)Ч軄韺ξ矬w進行檢測；高溫環境的物體檢測；物料的分辨系統；用磁石辨認代碼等。

磁性接近開關如何接線？

1、磁性接近開關的符號介紹：

黑色（BK）：表示為常開輸出的輸出線。

白色（WH）：表示為常閉輸出的輸出線。

棕色（BN）：表示為接電源正極的電源線。

藍色（BU）：表示為接電源負極的電源線。

PNP：表示為負載接線為黑色，電源負極為另一端負載。

NPN：表示為負載接線為黑色，電源正極為另一端負載。

2、磁性接近開關接線方法分為兩線制和三線制兩種：

（1）兩線制接近開關有較為簡單的接線方法，即直接與負載串聯后接通到電源上。

（2）但三線制接近開關又有兩種不同的接線方法，即NPN型和PNP型：

兩種不同接線方法的相同之處在于，都是在電源正端接棕線，負載應該接黑線，而在電源OV端應該接藍線。兩種方法的不同在于，在負載另一端接到電源正端的是NPN型，接到電源OV端的是PNP型。

三線制接近開關在現實工作中較為可靠，因?yàn)槿€制接近開關不容易受到剩余電流的影響，而兩線制接近開關在導通時會出現壓降，而又會有剩余電流的影響，應該考慮具體工作情況進行選擇。

磁性接近開關的優缺點

1、磁性接近開關的優點:

（1）可以整體安裝在金屬中。

（2）對并排安裝沒有任何要求。

（3）頭部（傳感面）可以由金屬制成。

（4）價格低廉，結構簡單。

（5）具有大的感應范圍和高的開關頻率。

2、磁性接近開關的缺點:

（1）動作距離受檢測體（一般為磁鐵或磁鋼）的磁場強度影響較大。

（2）檢測體的接近方向會影響動作距離的大?。◤较蚪咏禽S向接近時動作距離的一半）。

（3）徑向接近時有可能會出現兩個工作點。

（4）檢測體在固定時不允許用鐵氧體或螺絲釘，只能用非鐵質材料。
